注明:圖像視覺檢測設備,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于250件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容:
最大尺寸長4.216mm*寬2.64mm的產品的外觀檢測
序號 |
檢測位置 |
檢測方式 |
是否可檢 |
備注 |
1 |
尺寸 |
背光檢測 |
可檢 |
|
2 |
紋路批鋒 |
背光檢測 |
可檢 |
|
4 |
滾花不成形 |
側面正光 |
可檢 |
只可檢測整圈不良、不可檢測缺花 |
5 |
|
|
|
|
6 |
變形 |
|
|
沒提供不良品 |
注明:以上檢測項目,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于250件(取決于產品送料速度)。
二、設備組成及主要機構
設備型號:SP-T300非標定制機 外形尺寸:900*800*1850mm
組成部件清單:
序號 |
部件名稱 |
規格型號 |
數量 |
備注 |
1 |
視覺檢測軟件 |
SIPOTEK |
1套 |
數據可上傳 |
2 |
工業電腦 |
SIPOTEK定制 |
1套 |
|
3 |
顯示器 |
PHILIPS 19”液晶顯示器 |
1臺 |
|
4 |
工業相機 |
Barsler工業相機 |
2套 |
|
5 |
相機調節伺服模組 |
SIPOTEK定制 |
2套 |
|
6 |
工業鏡頭 |
FA高清光學工業鏡頭 |
2套 |
|
7 |
光源 |
定制光學自適應光源 |
2套 |
|
8 |
檢測平臺 |
專業光學玻璃載臺 |
1套 |
|
9 |
伺服電機 |
松下·PANASONIC |
1套 |
|
10 |
控制系統 |
SIPOTEK定制 |
1套 |
|
11 |
PLC運動協作 |
松下·PANASONIC |
1套 |
|

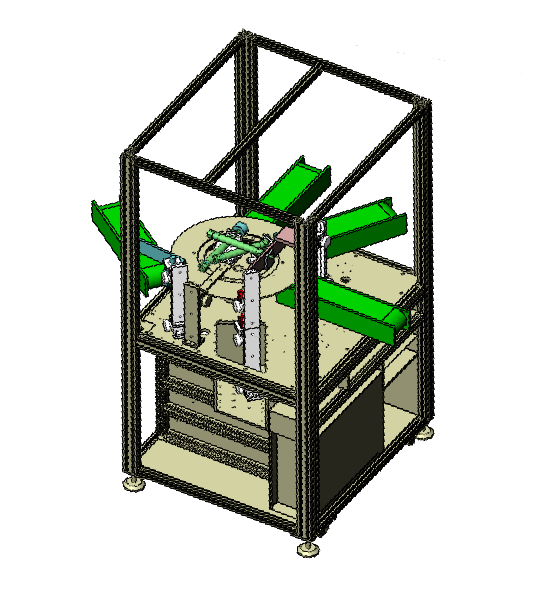

設備外觀3D立體圖

三、樣件測試圖片:

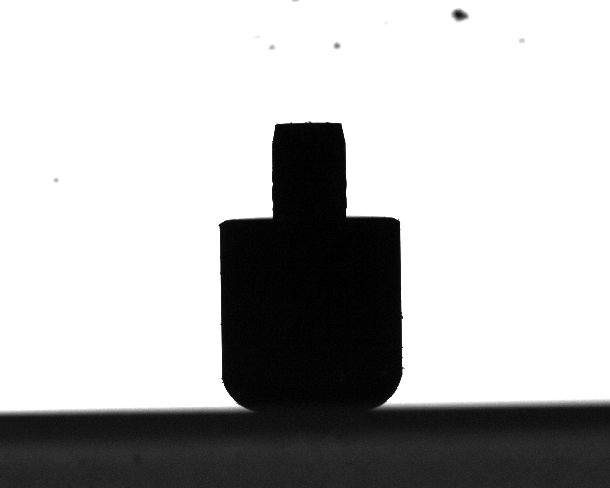

側面背光檢測原圖:

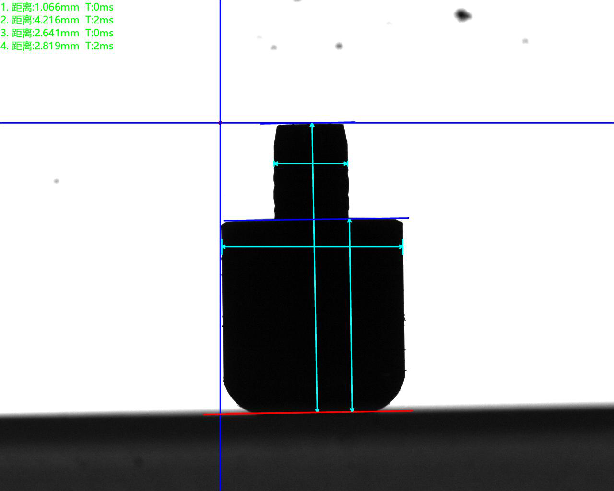

側面背光檢測良品分析圖:OK

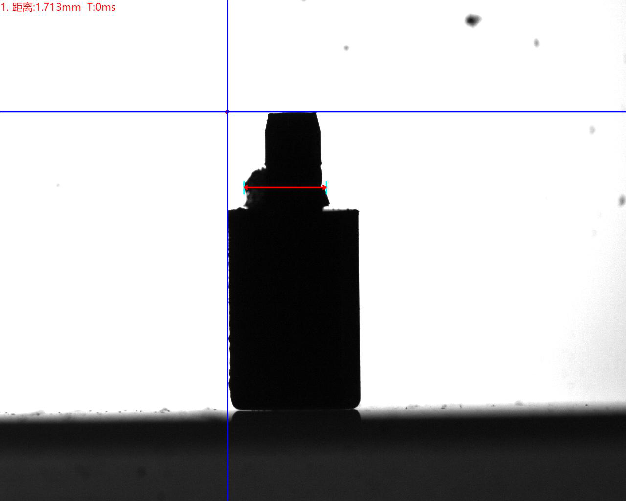

側面背光檢測不良品分析圖:NG 不良特征:紋路批鋒

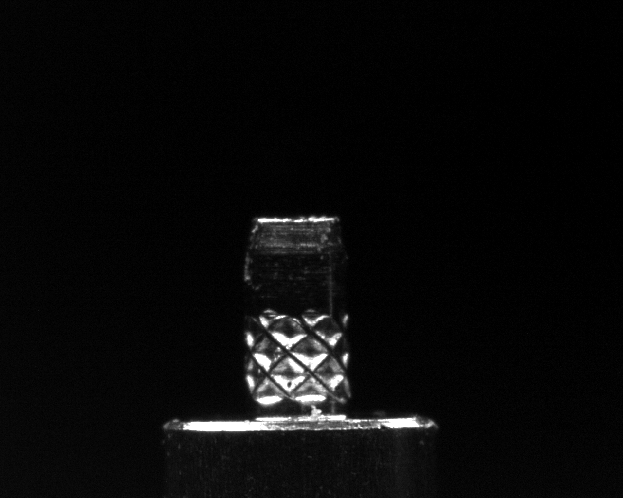

側面正光檢測原圖:

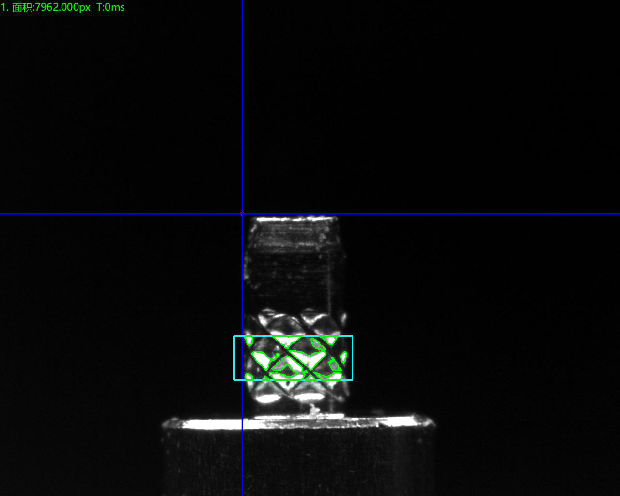

側面正光檢測良品分析圖:OK

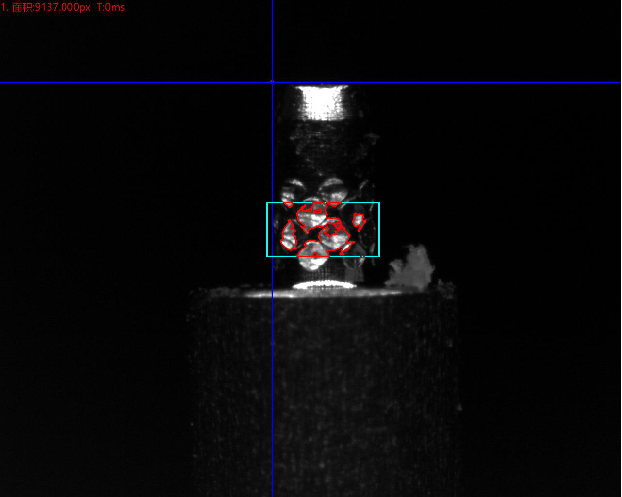

側面正光檢測不良品分析圖:NG 不良特征:滾花不成形

獲取更多圖像視覺檢測設備檢測產品方案,可登陸安徽思普泰克官網查閱或咨詢相關工作人員。
