加工件外觀自動檢測設備檢測方案!

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 139 次
注明:加工件外觀自動檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于120件(取決于產品送料速度)。
商務咨詢:178-5603-5060(微信同號)
一、檢測內容及要求

檢測內容:
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 漏攻牙 正光檢測 可檢
2 壓印不良 正光檢測 可檢
3 磕傷不良 正光檢測 可檢

注明:加工件外觀自動檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于120件(取決于產品送料速度)。

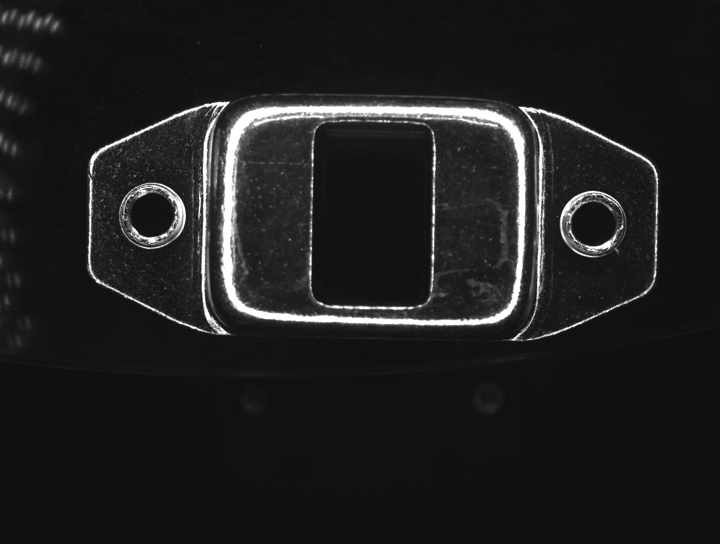

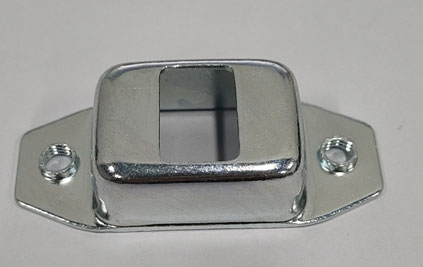

樣品圖:

加工件外觀自動檢測設備

二、設備組成及主要機構

設備型號:SP-T200
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 SONY工業相機 3套
5 相機調節模組 SIPOTEK定制 3套
6 工業鏡頭 FA高清光學工業鏡頭 3套
7 光源 定制光學自適應光源 3套
8 檢測平臺 SIPOTEK定制框架 1套

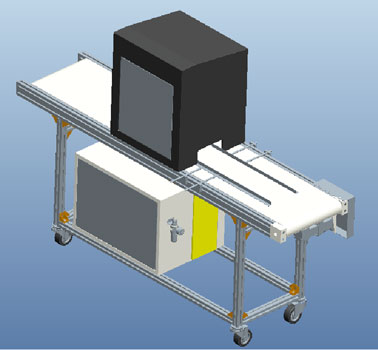

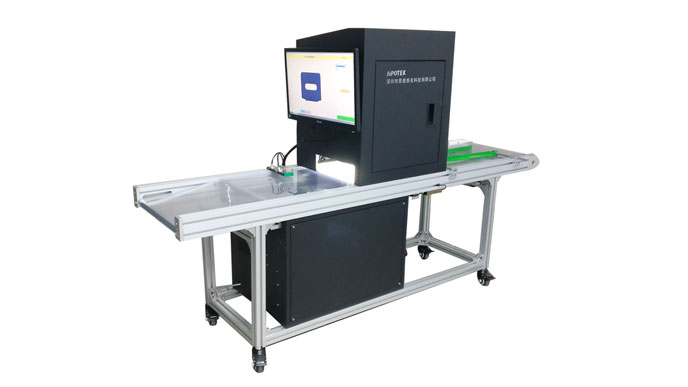

加工件外觀自動檢測設備外觀3D立體圖

加工件外觀自動檢測設備加工件外觀自動檢測設備

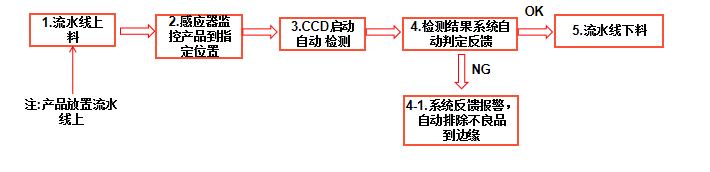

三、設備檢測流程

加工件外觀自動檢測設備

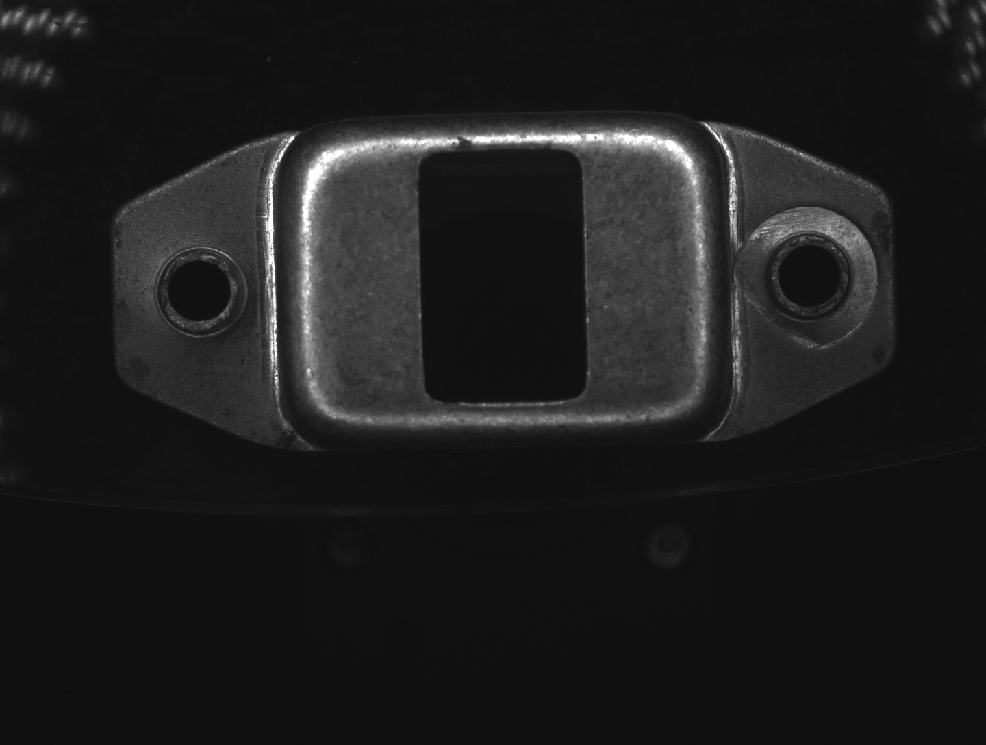

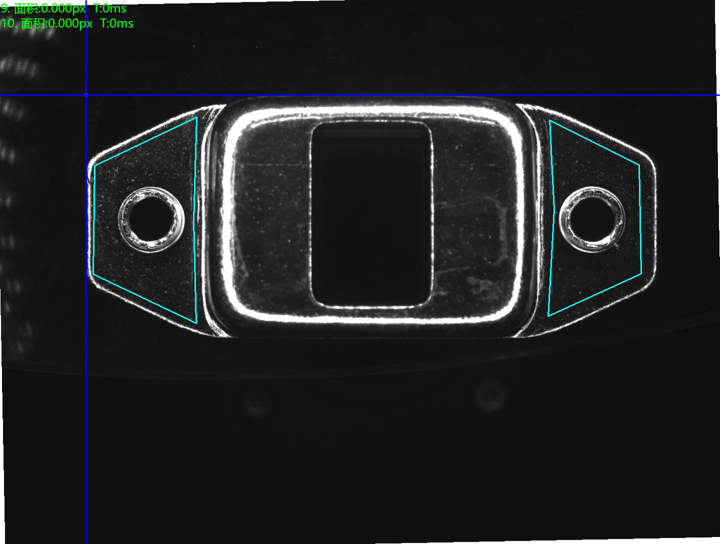

頂部正光檢測良品分析圖:OK

加工件外觀自動檢測設備加工件外觀自動檢測設備

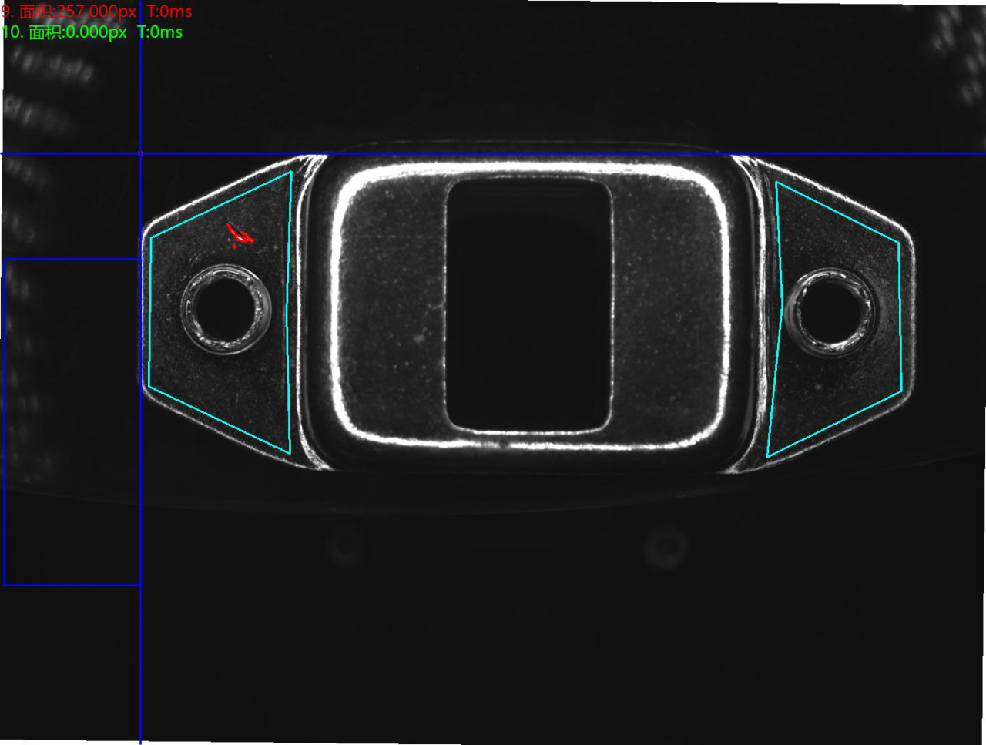

頂部正光檢測不良品分析圖:NG        不良特征:壓印不良

加工件外觀自動檢測設備加工件外觀自動檢測設備

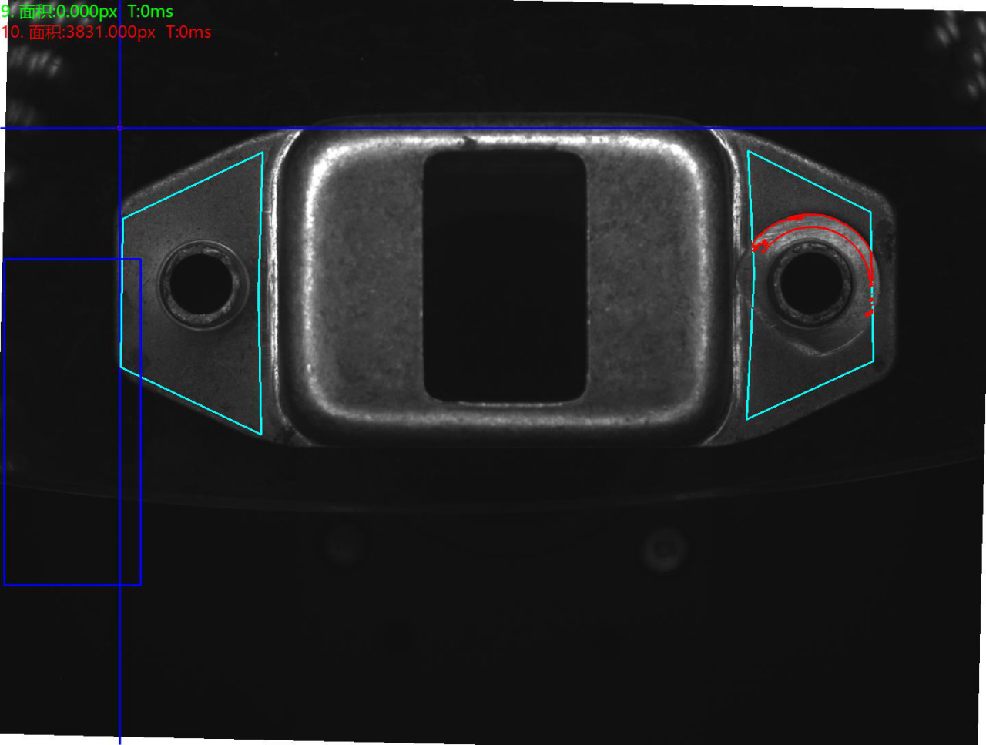

頂部正光檢測不良品分析圖:NG        不良特征:磕傷不良

加工件外觀自動檢測設備加工件外觀自動檢測設備

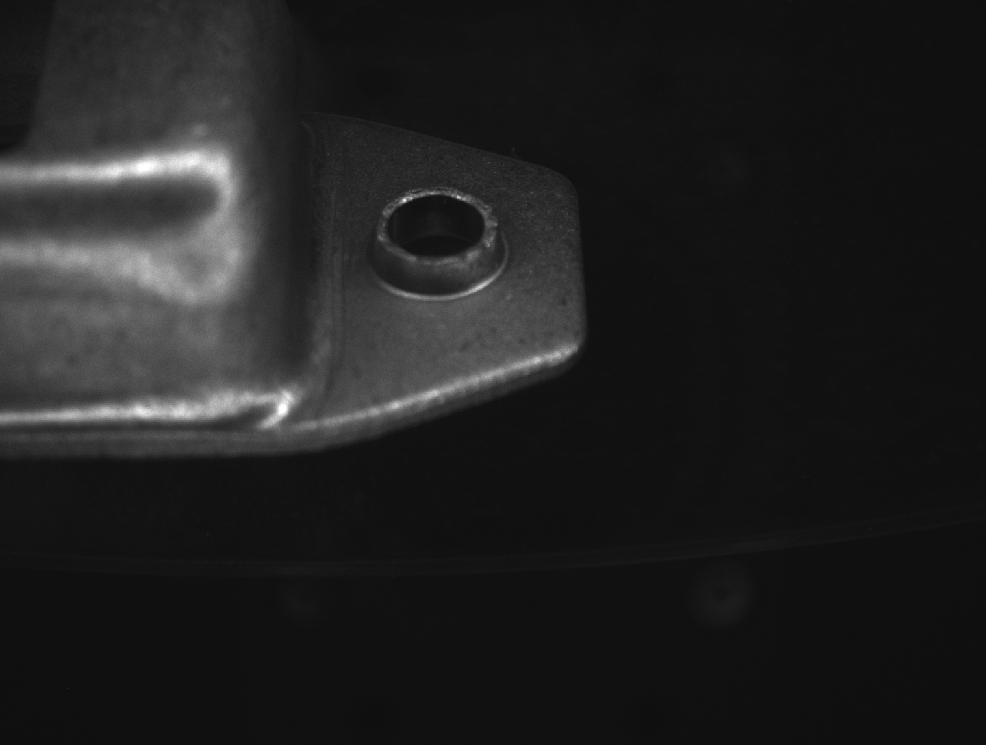

頂部斜面正光檢測良品分析圖:OK

頂部斜面正光檢測良品分析圖頂部斜面正光檢測良品分析圖

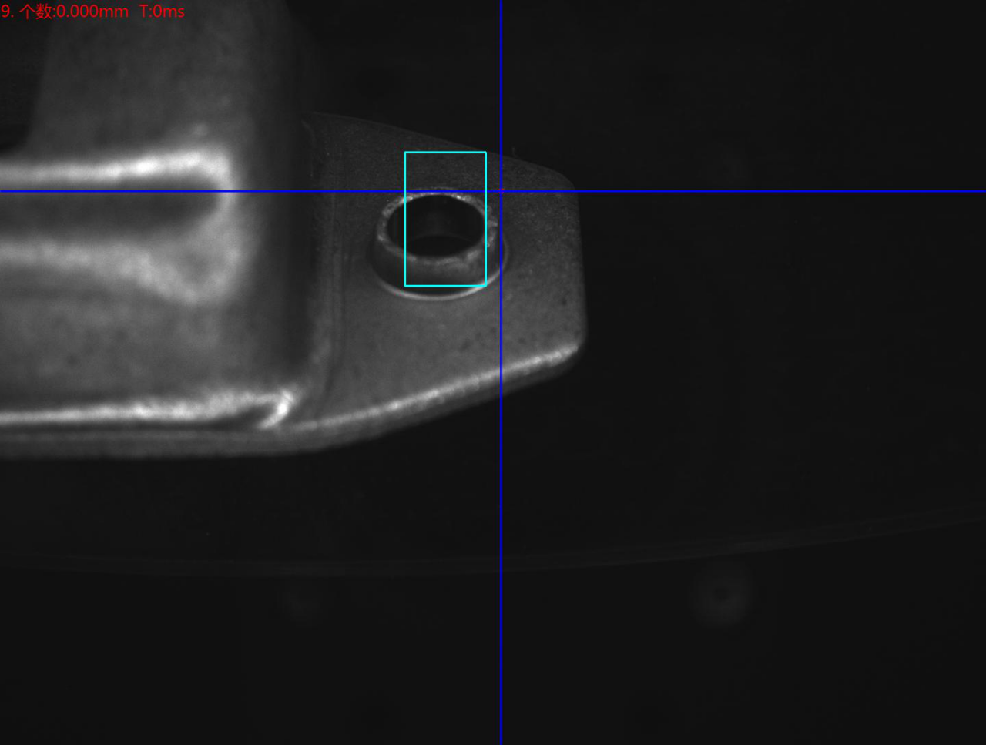

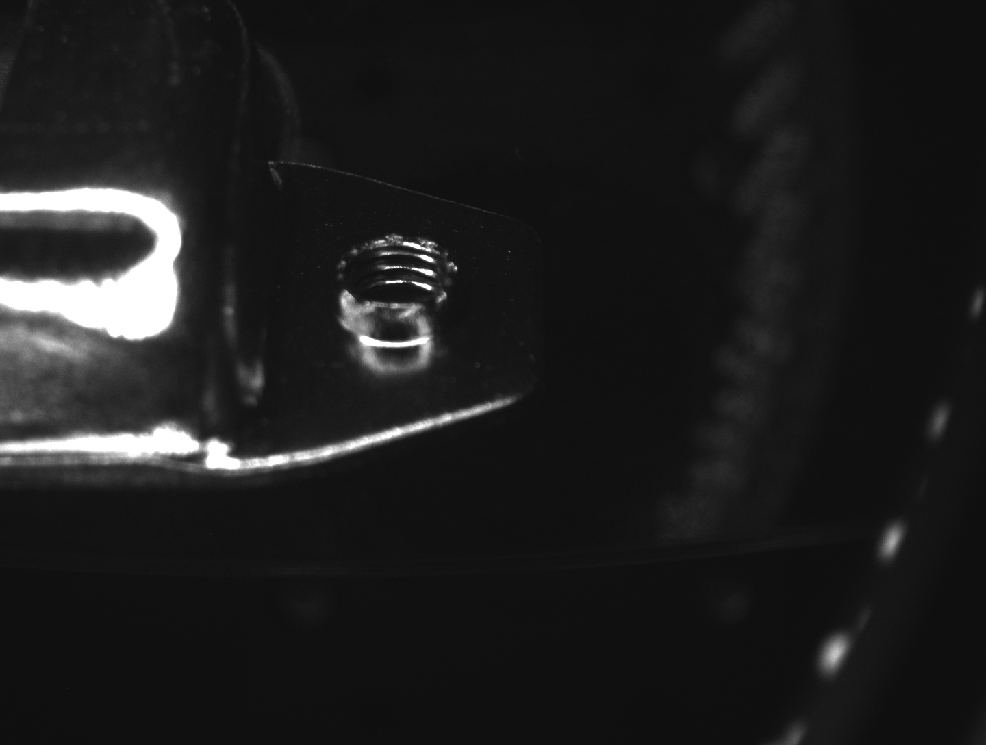

頂部斜面正光檢測不良品分析圖:NG        不良特征:漏攻牙

頂部斜面正光檢測不良品分析圖頂部斜面正光檢測不良品分析圖

安徽思普泰克成立16年來,一直致力于圖像技術及機器視覺檢測技術的研發,擁有70多名工業自動化工程師及機器視覺系統高級研發人員組成的研發團隊,集機器視覺自動化檢測設備研發、生產、銷售于一體為企業提供專業的機器視覺領域解決方案,如需獲取機器視覺自動化檢測產品方案請登錄安徽思普泰克網站獲?。簑ww.kasujt.com
