五金配件檢測設備自動化檢測銅件外觀缺陷案例!

作者 : 安徽思普泰克發布時間 : 2020-03-18 瀏覽 : 188 次
注明:五金配件檢測設備自動化檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于120件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       最大尺寸長20mm*寬20mm*厚5mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 表面缺陷 正光檢測 可檢
2 底部缺陷 正光檢測 可檢

注明:五金配件檢測設備自動化檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于120件(取決于產品送料速度)。

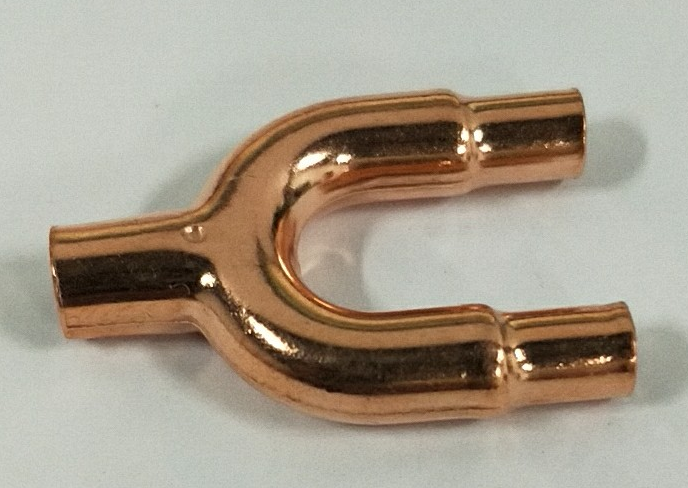

樣品圖:

五金配件檢測設備自動化

二、五金配件檢測設備組成及主要機構

設備型號:SP-T300非標定制機          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 2套

5 相機調節伺服模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 2套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

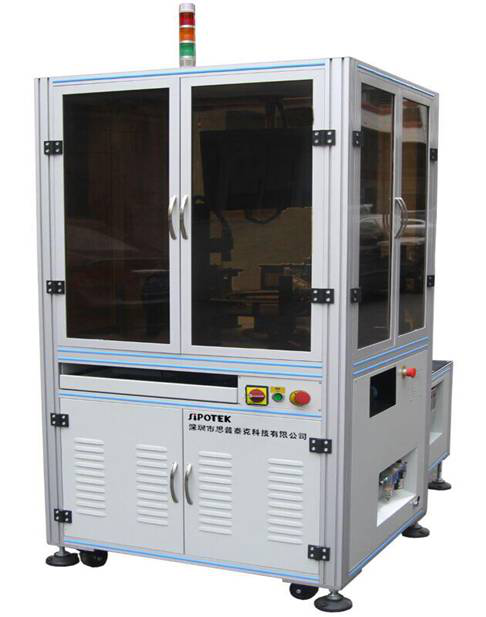

機器視覺檢測設備外觀3D立體圖

五金配件檢測設備自動化五金配件檢測設備自動化
三、樣件測試圖片:

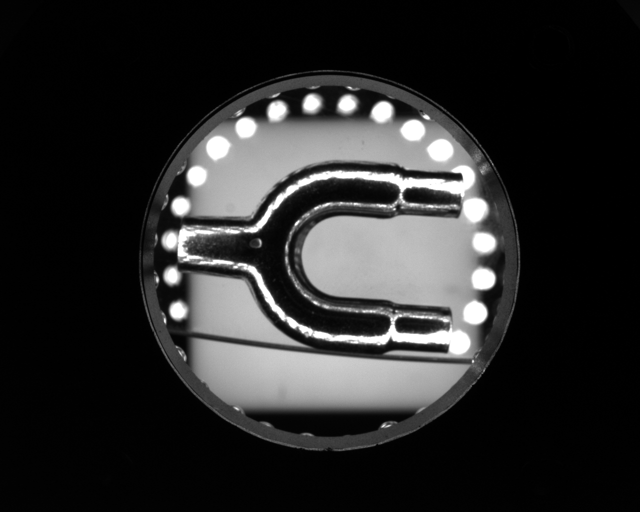

底部正光檢測原圖:
五金配件檢測設備自動化

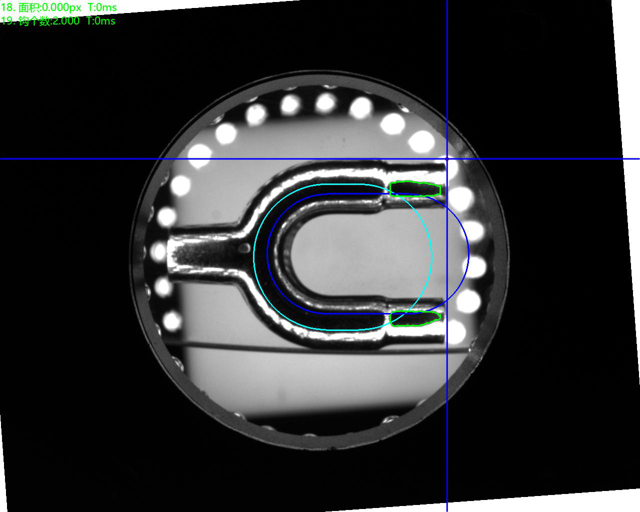

底部正光檢測良品分析圖:OK

五金配件檢測設備自動化

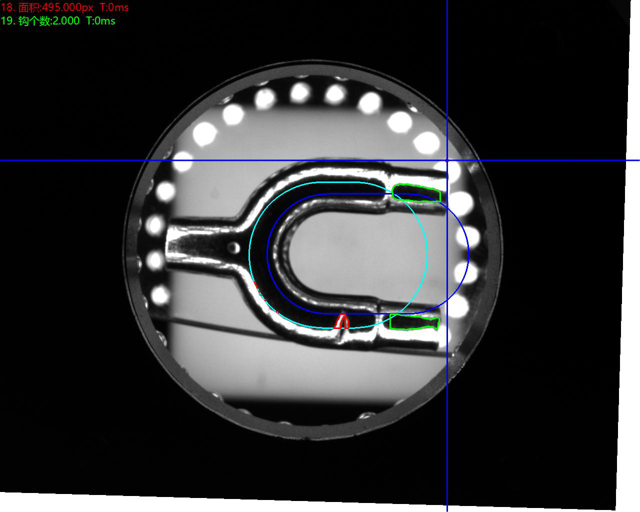

底部正光檢測不良品分析圖:NG   不良特征:劃傷      分析結果:可檢

五金配件檢測設備自動化

頂部正光檢測良品分析圖:OK

五金配件檢測設備自動化

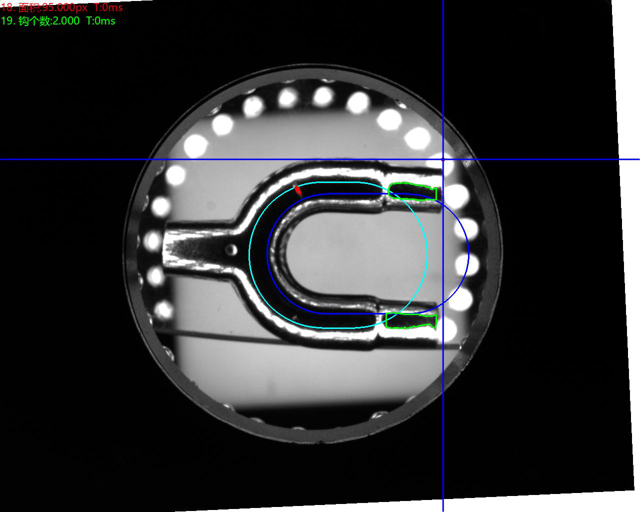

頂部正光檢測不良品分析圖:NG   不良特征:壓傷      分析結果:可檢

五金配件檢測設備自動化
四、機器視覺檢測設備安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的整體檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。

更多機器視覺檢測設備檢測產品方案請登錄安徽思普泰克網站查閱:www.kasujt.com
