自動化視覺檢測設備應用于五金件外觀檢測案例!

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 220 次
注明:自動化視覺檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢:178-5603-5060(微信同號)
一、檢測內容及要求

檢測內容:
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 上面生銹、內孔異物 60°環形正光檢測 可檢
2 底部生銹 60°環形正光檢測 可檢
3 外徑、高度 背光檢測 可檢
4





5 內孔直徑

不可檢

注明:自動化視覺檢測設備檢測項目,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

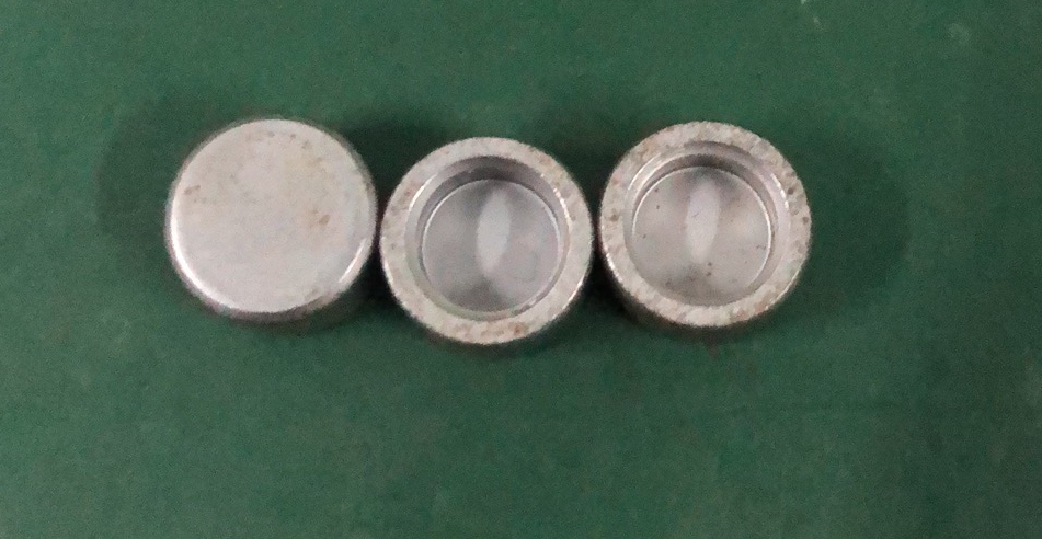

樣品圖:

自動化視覺檢測設備

二、自動化視覺檢測設備組成及主要機構

自動化視覺檢測設備型號:SP-T300標準檢測設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 3套
5 相機調節模組 SIPOTEK定制 3套
6 工業鏡頭 遠心高清光學工業鏡頭 3套
8 光源 定制光學自適應光源 4套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
9 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

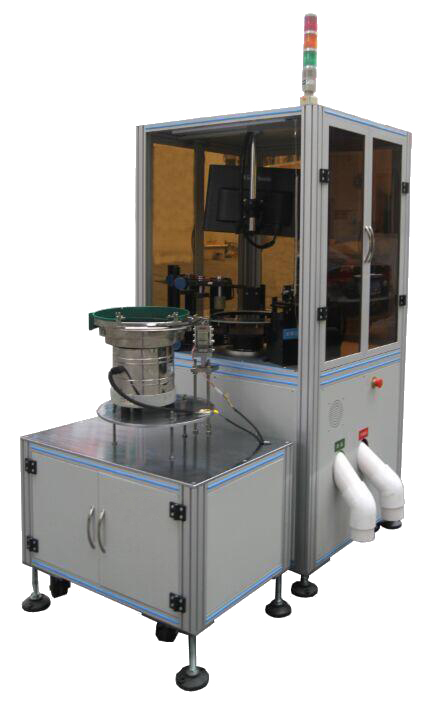

自動化視覺檢測設備外觀3D立體圖
自動化視覺檢測設備
三、樣件測試圖片:

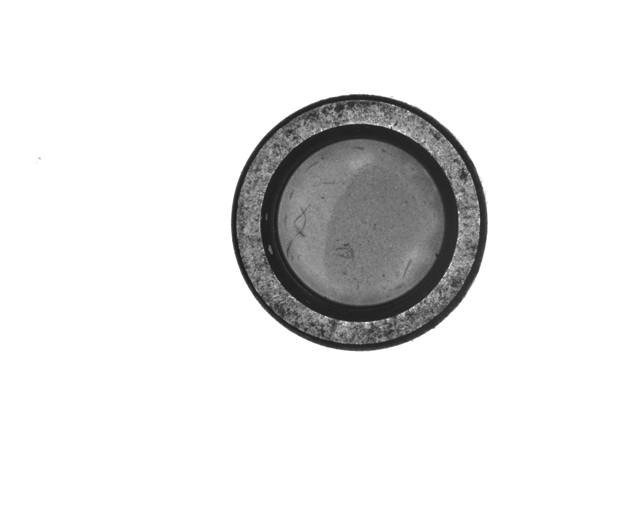

頂部正光檢測原圖:
自動化視覺檢測設備

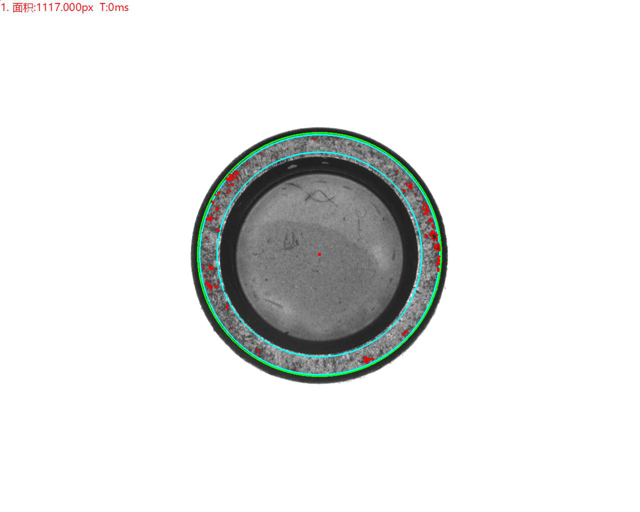

頂部正光檢測不良品分析圖:NG         不良原因:生銹     分析結果:可檢
自動化視覺檢測設備

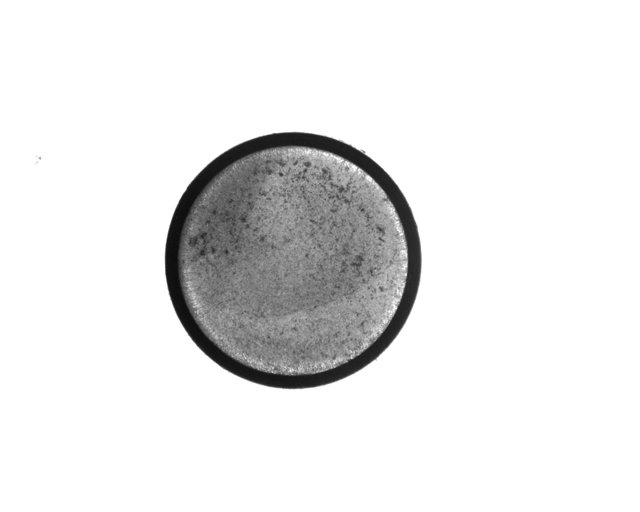

底部正光檢測原圖:
自動化視覺檢測設備

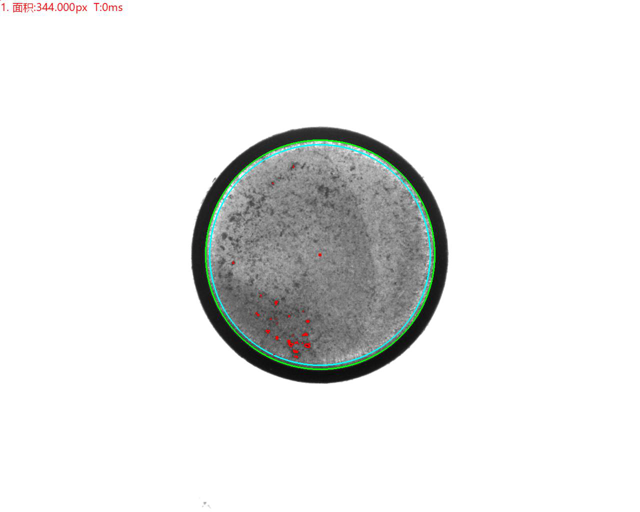

底部正光檢測不良品分析圖:NG         不良原因:生銹     分析結果:可檢
自動化視覺檢測設備

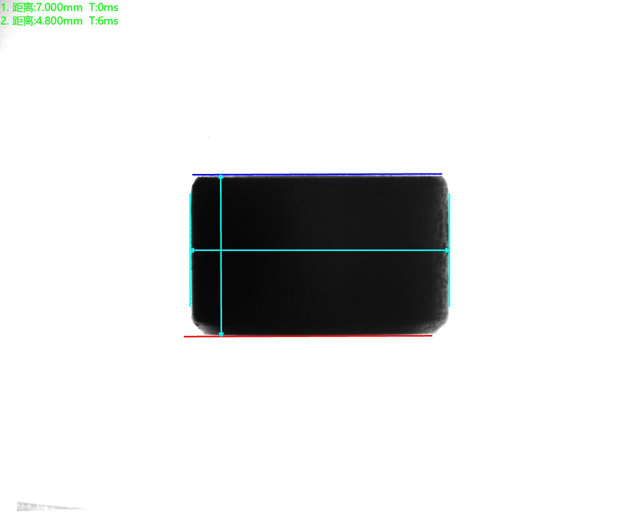

側面背光檢測良品分析圖:OK
自動化視覺檢測設備
四、自動化視覺檢測設備安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;
空氣濕度: 90% RH以下;
電子干擾: 為設備提供電子干擾較小的地方。
電源:        交流220V,50Hz,  耗電<1KVA。

獲取更多自動化視覺檢測設備檢測產品方案請登陸安徽思普泰克網站查閱:www.kasujt.com
