視覺檢測自動化設備檢測蓋板外觀缺陷方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 294 次
注明：視覺檢測自動化設備檢測蓋板外觀缺陷，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號
 		 檢測方式 是否可檢
1 蓋板鉚釘打傷 正光源檢測 可檢
2 蓋板方圓腳 正光源檢測 可檢
3 蓋板焊針發黃 正光源檢測 可檢
4 蓋板開裂 正光源檢測 可檢
5 蓋板缺焊針 正光源檢測 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 2套
5 相機調節模組 SIPOTEK定制 2套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 光源 定制光學自適應光源 2套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

三、樣件測試圖片:

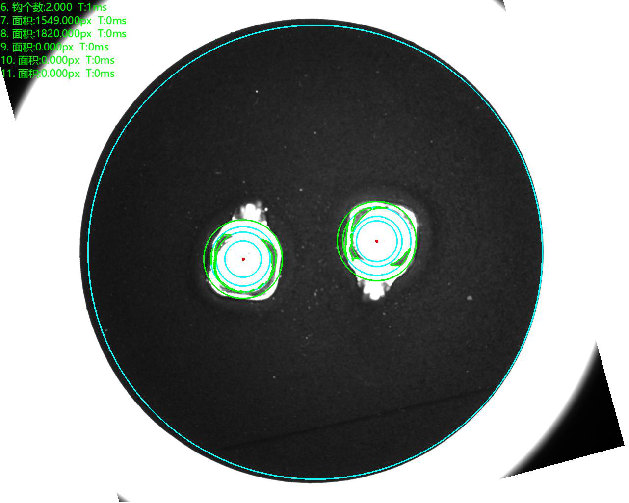

頂部正光檢測良品原圖：

視覺檢測自動化設備檢測蓋板外觀缺陷方案

頂部正光檢測良品分析圖：OK

視覺檢測自動化設備檢測蓋板外觀缺陷方案


頂部正光檢測不良品分析圖：NG             不良特征：無墊片

視覺檢測自動化設備

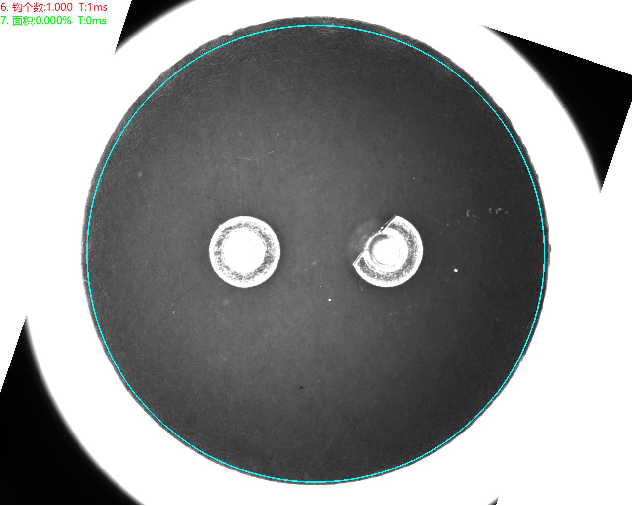

頂部正光檢測不良品分析圖：NG             不良特征：華司缺口

視覺檢測自動化設備

頂部正光檢測不良品分析圖：NG             不良特征：蓋板開裂

視覺檢測自動化設備

底部正光檢測良品原圖：

視覺檢測自動化設備

底部正光檢測良品分析圖：OK

底部正光檢測
底部正光檢測

底部正光檢測不良品分析圖：NG             不良特征：蓋板多孔

底部正光檢測

底部正光檢測不良品分析圖：NG             不良特征：針腳發黃

底部正光檢測


底部正光檢測不良品分析圖：NG             不良特征：蓋板缺口

底部正光檢測

底部正光檢測不良品分析圖：NG             不良特征：方圓腳

底部正光檢測

底部正光檢測不良品分析圖：NG             不良特征：鉚釘壓傷

思普泰克智能制造

底部正光檢測不良品分析圖：NG             不良特征：焊腳反向

思普泰克智能制造

底部正光檢測不良品分析圖：NG             不良特征：缺焊腳

思普泰克智能制造
